7．1．1 剖切符号宜优先选择国际通用方法表示(本标准图7．1．3)，也可采用常用方法表示(本标准图7．1．4-1)，同一套图纸应选用一种表示方法。

7．1．2 剖切符号标注的位置应符合下列规定：
    1 建(构)筑物剖面图的剖切符号应注在±0．000标高的平面图或首层平面图上；
    2 局部剖切图(不含首层)、断面图的剖切符号应注在包含剖切部位的最下面一层的平面图上。

7．1．3 采用国际通用剖视表示方法时，剖面及断面的剖切符号应符合下列规定：
    1 剖面剖切索引符号应由直径为8mm～10mm的圆和水平直径以及两条相互垂直且外切圆的线段组成，水平直径上方应为索引编号，下方应为图纸编号，详细规定见本标准图7．2．1，线段与圆之间应填充黑色并形成箭头表示剖视方向，索引符号应位

图7．1．3 剖视的剖切符号(一)

于剖线两端；断面及剖视详图剖切符号的索引符号应位于平面图外侧一端，另一端为剖视方向线，长度宜为7mm～9mm，宽度宜为2mm。
    2 剖切线与符号线线宽应为0．25b。
    3 需要转折的剖切位置线应连续绘制。
    4 剖号的编号宜由左至右、由下向上连续编排。

7．1．4 采用常用方法表示时，剖面的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制，线宽宜为b。剖面的剖切符号应符合下列规定：
    1 剖切位置线的长度宜为6mm～10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4mm～6mm。绘制时，剖视剖切符号不应与其他图线相接触。
    2 剖视剖切符号的编号宜采用粗阿拉伯数字，按剖切顺序由左至右、由下向上连续编排，并应注写在剖视方向线的端部(图7．1．4-1)。

图7．1．4-1 剖视的剖切符号(二)

    3 需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。

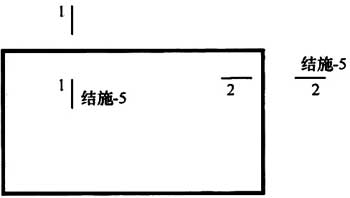

    4 断面的剖切符号应仅用剖切位置线表示，其编号应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向，其余同剖面的剖切符号(图7．1．4-2)。

图7．1．4-2 断面的剖切符号

    5 当与被剖切图样不在同一张图内，应在剖切位置线的另一侧注明其所在图纸的编号(图7．1．4-2)，也可在图上集中说明。
    6 索引剖视详图时，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为剖视方向。索引符号的编号应符合本标准第7．2．1条的规定(图7．1．4-3)。

图7．1．4-3 用于索引剖视详图的索引符号
