10．3．1 剖面图除应画出剖切面切到部分的图形外，还应画出沿投射方向看到的部分，被剖切面切到部分的轮廓线用0．7b线宽的实线绘制，剖切面没有切到但沿投射方向可以看到的部分，用0．5b线宽的实线绘制；断面图则只需(用0．7b线宽的实线)画出剖切面切到部分的图形(图10．3．1)。

图10．3．1 剖面图与断面图的区别

10．3．2 剖面图和断面图应按下列方法剖切后绘制：

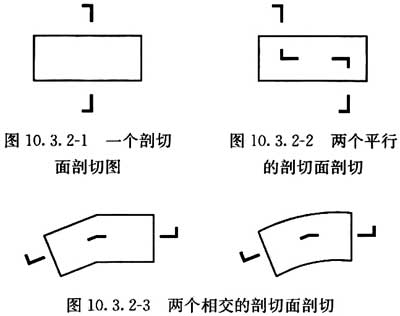

    1 用一个剖切面剖切(图10．3．2-1)；
    2 用两个或两个以上平行的剖切面剖切(图10．3．2-2)；
    3 用两个相交的剖切面剖切(图10．3．2-3)；
    4 用2、3法剖切时，应在图名后注明“展开”字样。

10．3．3 分层剖切的剖面图，应按层次以波浪线将各层隔开，波浪线不应与任何图线重合(图10．3．3)。

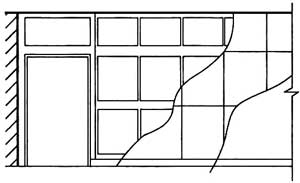

图10．3．3 分层剖切的剖面图

10．3．4 杆件的断面图可绘制在靠近杆件的一侧或端部处并按顺序依次排列(图10．3．4-1)，也可绘制在杆件的中断处(图10．3．4-2)；结构梁板的断面图可画在结构布置图上(图10．3．4-3)。

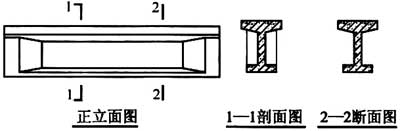

图10．3．4-1 断面图按顺序排列

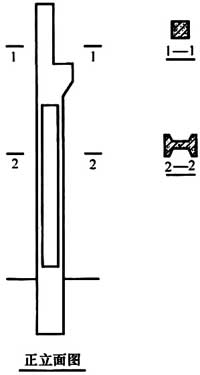

图10．3．4-2 断面图画在杆件中断处

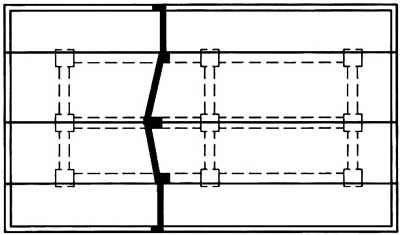

图10．3．4-3 断面图画在布置图上
